감속기 제품 가이드
던커 모터
Special 감속기 일체형 DC/BLDC 서보 모터
 |

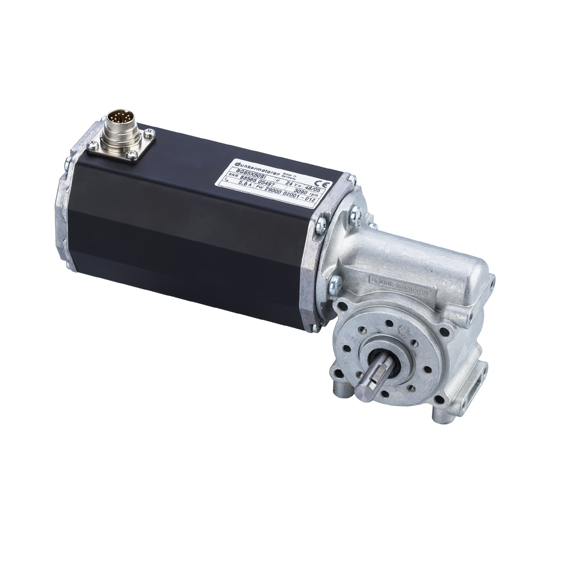

던커 모터는 일체형으로 유성 감속기 및 웜 감속기 DC/BLDC 서보 모터를 공급하고 있다. 던커 모터의 감속기는 제품 설계 단계에서 모터와 함께 디자인 되어 모터와 조립 시에 커플링이나 콜릿 척 등과 같은 동력전달 부품이 필요없는 것이 특징이다.
던커모터의 유성 감속기는 모든 형번에서 매우 높은 정격 토크를 가지며 사용자 어플리케이션에 따라 내부 기어의 소재를 플라스틱, 스틸 또는 소결 합금 등으로 변경함으로써 최적의 감속기 솔루션을 제공한다. 기어 치절 또한 어플리케이션 특성에 맞추어 스트레이트 또는 헬리컬 타입으로 공급이 가능하다. 최소 0.04Nm에서 최대 160Nm까지 폭넓은 제품 라인업을 보유하고 있으며, 감속비는 최소 4:1에서 710.5:1 사이에서 선택이 가능하다.
던터모터의 웜 감속기는 운전시 매우 조용한 소음 특성을 가지고 있으며, 어플리케이션에 따라 웜휠의 재질을 변경하여 던커만의 특별한 효율 특성을 가지게도 할 수 있다. 최소 0.75Nm에서 최대 30Nm까지 폭넓은 제품 라인업, 감속비는 최소 5:1에서 80:1 사이에서 선택도 가능하다.
www.dunkermotor.co.kr
딥드라이브
차동기어 메커니즘을 적용한 초정밀 감속기
 |
딥드라이브는 신개념의 차동기어 메커니즘을 적용한 동력전달 및 제어를 할 수 있는 기어드 모터 및 기어박스를 제조하는 제조사로 초정밀, 1단에서 고감속, 자결기능, 박형화 등이 단순한 구조로 가능하여 경쟁력 있는 가격으로 자동화, 우주항공, 건설, 조선, 공작기계, 자동차, 일반산업 분야의 동력전달장치 부분에서 차세대 감속장치를 공급하고 있다.
딥드라이브 감속기는 7년간의 개발기간을 거쳐 탄생된 초정밀 감속메커니즘으로, 기본적으로 동력전달 능력과 효율성이 입증된 헬리컬 기어 구조로 유성과 차동방식이 동시에 이루어지는 2차 감속기어다.
이 제품의 핵심기술은 잇수가 다른 한 쌍의 차동기어를 동시에 제로 백래시 상태로 하나의 유성기어와 동시에 맞물리게 하는 설계기술과 제작기술로써, 링 형상의 탄성구조로 된 유성기어가 선 기어와 한 쌍의 링 기어 사이에서 미세하게 압입된 탄성영역에서 지지하는 케이지 없이 각각 독립적으로 삽입되어 제로 백래시 상태로 구동하여 초정밀 감속 메커니즘을 실현한다.
www.diffdrive.com
레오
맞춤식 설계 유성기어 감속기
 |
레오는 유성기어 감속기의 맞춤식 설계 주문제작을 하고 있으며, 일반적으로 40파이(Ø) 이하의 소형 유성기어 감속기를 개발 판매하고 있다. 레오는 중대형 초소형의 감속기를 맞춤설계로 공급하고 있기에 기존에 수입제품에 비해 30% 정도의 비용감소가 가능하다.
일반적으로 모터와 감속기를 연결할 때 어댑터를 사용하는데, 이는 모터의 크기와 모델마다 모두 다르기 때문에 모터 일체형으로 제공된다. 그러나 레오의 감속기를 사용할 때는 이것이 필요없다. 모터가 바뀌면 그 부분의 부품만 교체가 가능해 원가절감의 이점을 제공한다.
레오는 유성기어류의 지르코니아(Ziconia) 재지를 적용함으로써 고출력과 고내구성 실현 및 기계적 강도, 내마모성, 내열 충격성, 내식성 등이 우수하며, 가공 후 표면 광택이 좋고, 수분에 의한 물성 저하가 없는 특징이 있다.
레오 측은 빠른 고객 대응으로 해외 제품을 사용하는 고객들이 국산화를 위해 문의와 개발 의뢰가 증가하는 상황이며, 제품의 개발을 완료한 후 필드 테스트를 거치기 때문에 감속기 제품의 품질 만족도도 뛰어나다고 전했다.
www.reoeng.co.kr
모터114
고속, 큰 부하에 적합한 DYNABOX’s
 |
모터 판매 전문 업체인 모터114는 모터와 드라이버 일체형의 스테핑 모터 뿐만 아니라 감속모터, 웜 감속기, 로봇 등을 전문 판매 및 제작하고 있다. 모터114의 DYNABOX’s 제품은 높은 Torsional Stiffness와 큰 부하에서도 55dB 이하의 저소음, Shrink Disc를 이용한 신뢰성 있는 연결, 다양한 감속비(1/5.2~1/90), 다양한 모델(25형번~200형번), 사용 서보모터(100W~50kW) 등의 성능을 제공한다.
DYNABOX’s는 높은 강성의 특징으로 일반적인 볼 베어링 보다 테이퍼 베어링이 고속, 큰 부하에 적합하다. 같은 측면에 마운트된 2개의 베어링은 온도 상승 시에도 계속적인 예압을 보장하고 베어링의 수명을 최대화시킨다.
또한 DYNABOX’s는 동적인 접촉 압력을 줄이며, 약 90%의 표면 접촉을 가능하게 하는 최신 조립 기술의 기어 커팅 공정을 적용했다. 이 외에도 모든 방향에서 Drain Valve를 취부한 편리한 관리, 큰 페이퍼 롤러 베어링, 일체형 하우징, 5분 안에 마운팅되는 서보 모터, 3가지 범위의 출력 Backlash 등의 성능을 제공한다.
www.motor114.co.kr
신기기연
서보 제어용 정밀 감속기 ‘WGS 시리즈’
 |

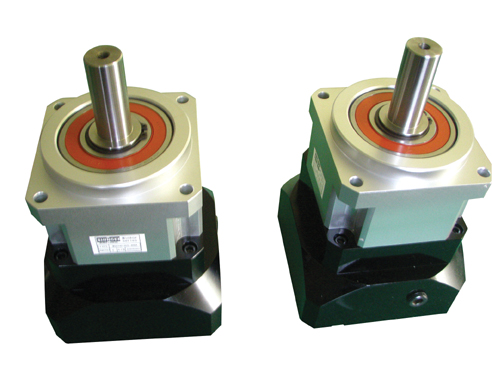

고정밀 감속기 전문 업체인 신기기연의 정밀 감속기인 WGS 시리즈는 낮은 Backlash, 높은 효율, 저소음을 실현하였다. WGS 시리즈는 6종류의 MODEL(WGS40, WGS60, WGS90, WGS115 WGS142, WGS180)과 20종류의 감속비로 구성되어, 정밀 제어용 감속기로 고객의 폭넓은 선택에 대응하고 있다.
WGS 시리즈는 보다 빠른 스피드, 보다 높은 정밀성을 요구하는 설계 엔지니어와 보다 좁은 공간에서 생산을 최대화하기 위한 소형화를 원하는 현장관리자를 모두 만족할 수 있는 성능을 제공한다.
서보 모터용 유성치차 감속기기인 WGS 시리즈는 상용 서보 모터 및 스탭핑 모터에 장착이 가능하며, 클래핑 타입의 서보 모터와 감속기 체결, 3~100:1까지 20종류의 폭넓은 정수의 감속비, 입출력 동일방향, 임의방향 설치 가능, 기어의 연마 마무리 가공으로 저소음 구동, 낮은 관성 모멘트, 높은 신뢰성 등이 특징이다.
www.gearhead.kr
알파테크
고성능 독일 ATEK Gear box
 |
알파테크는 공장 자동화 부품을 수입 판매하는 무역회사로서 선진국의 우수한 기계부품을 공급하여 정밀장비 개발에 협력하고 있다. 알파테크에서는 공장 자동화와 MRO 소모자재를 필요로 하는 곳에 부품 및 시스템에 대한 컨설팅과 각종 기술 자료를 제공하고 있다.

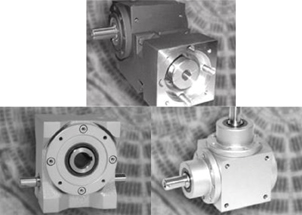

알파테크가 판매하는 고성능 독일 ATEK Gear box는 단단한 회 주철 기어 케이스와 고품질의 재료들로 구성되어 긴 수명과 강력한 전달 용량을 보증한다. 제품 구성은 Bevel Gear Box, Worm Gear Box 그리고 Servo Motor 직결 방식 등이 있다.
Bevel은 기어비가 1, 1.5, 2, 3, 4, 5와 6:1의 정확한 비율을 가지고 있고, Worm은 5:1~83:1의 기어비를 보유하고 있어 선택의 폭이 넓다. 또한 컴팩트한 구조와 높은 성능의 오일을 적용하여 저 소음 운전과 최고 6800rpm의 운전 속력을 허용할 수 있는 장점을 가지고 있어 주로 반도체 장비에 효과적으로 사용된다.
www.lmguide.net
조일감속기
웜와 내치차의 조합 ‘KC, NC 웜 감속기’
 |
조일감속기는 기어 모터, 기어 감속기, 웜 감속기를 생산하고 있다. 최상의 제품을 생산하기 위해 끊임없는 투자와 연구개발을 하고 있으며, 단순히 제품을 생산하는 기업이 아니라 수입대체 효과가 큰 아이템으로 국가 경제에 일조하는 기업으로 거듭나고 있다.

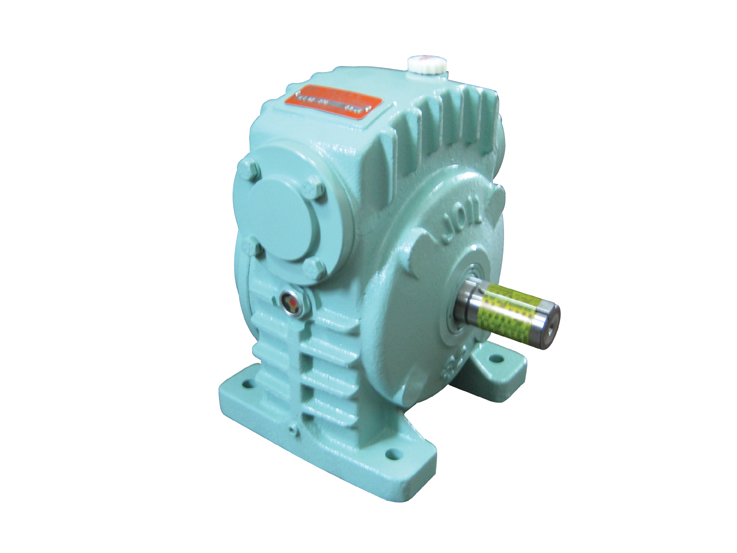

조일감속기의 KC와 NC 타입 웜 감속기는 웜와 내치차의 조합으로 기존 웜 감속기보다 최적화된 형태로 고감속비를 제공한다. 웜의 조합으로 제작할 때보다 전동효율이 우수하여 고 감속비의 웜 감속기를 사용함에 있어 보다 극대화된 활용도를 취할 수 있다.
이런 특징을 제공하는 조일감속기의 KC와 NC 타입 웜 감속기는 한정된 공간에서 고감속비가 필요한 곳으로 교반기 및 저속용 컨베이어 등에 실용적이다.
www.jireducer.co.kr
GGM
저소음형, 전달능력 탁월
 |

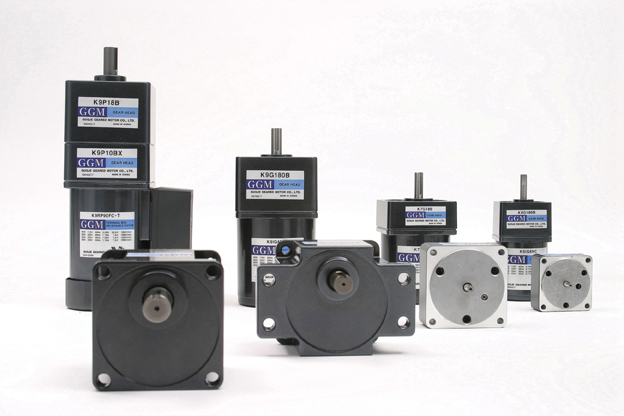

GGM의 감속기 제품은 크게 Flange Size로 분류하여 60mm, 70mm, 80mm, 90mm로 구분되며, 저소음형으로 전달능력이 크고 감속비에 따라 회전속도가 매우 정확한 것이 특징이다. 또한 허용 토크내에서 내구성이 양호하며, 필요속도에 따라 다양한 감속비를 제공한다.
GGM에서는 모터의 샤프트와 감속기의 일부를 HELICAL GEAR로 정밀 가공하여 종래의 감속기와 비교해 10dB 정도의 대폭적인 저소음을 실현하였다. GGM은 모터와 간단하게 연결할 수 있는 3:1~180:1의 감속비 범위까지의 전용 감속기 20여 제품을 공급하고 있다. 180:1 이상의 감속비가 필요한 경우에는 10배율 이상의 감속비를 실현할 GGM의 중간감속기를 사용하면 된다.
GGM의 감속기는 주로 일반자동화 시스템에 전반적으로 적용된다. 구체적인 적용사례로는 자동 포장기기, 자동 라벨 부착기, 의료장비, 미용장비, 방범 및 교통 CCTV, 주차 차단기, 금고용 자동문 각종 컨베이어 시스템, 자동화 로봇 부품, 공작기계, 태양열 모듈, 냉동 공조기, 자판기, 야외 오락게임기 등을 들 수 있다.
www.ggm.co.kr
