향상된 8축 Stepper & Servo 모션 제어 카드
 |
보다 많은 축 제어를 한 장의 카드로 사용하고자 하는 고객들의 요구에 발맞춰 다스씨스템은 ADLINK에서 출시한 PCI기반의 고성능의 8축 모션 제어 카드인 PCI-8158을 공급한다.
기존의 4축 모션 카드인 PCI-8164에서 제공했던 최대 6.5Mhz 출력펄스, 임의의 4축 직선보간 및 임의의 2축 원호 보간, 연속 보간, 13가지의 Home Return mode, H/W Backlash 보정, 위치비교 트리거 등과 같은 대부분의 기능을 지원한다. 또한 대부분의 장비에서 필요로 하는 H/W Emergency input stop 기능과 S/W Security protection 기능을 제공한다. 또한 4축용 ASIC을 2개 사용함으로써 PCI-8164에서 제공하지 못했던 직선 보간 및 원호 보간을 동시에 같이 사용하는 문제도 해결했다.

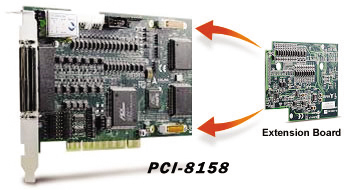

이 제품은 전자부품 생산장비, 반도체 장비, 의료장비, 핸들링, 로봇 등의 다양한 응용분야에서 사용될 수 있으며, 다양한 application에서 요구하는 기능에 부합하도록 Extension board를 이용한 3가지 특화된 기능을 제공하며, 각각을 살펴보면 비전 시스템에서 요구하는 대량의 고속 정밀 위치제어를 위한 최대 2MHz의 H/W 고속 트리거 기능과 대량의 I/O를 요구하는 application에 적합한 분산 I/O용 기능, Electronic CAM 제어를 위한 ECAM기능을 추가로 제공한다. PCI-8158은 현재 대중적으로 사용되는 Mitsubishi J2S/J3S, Panasonic MINAS A/A4, Yaskawa Sigma II와 같은 다양한 서보 모터용 전용 터미널보드를 제공함으로써 사용자의 결선 편이성을 제공한다.
PCI-8158은 제품 사용의 편리함을 위해 .NET기반의 MotionCreatorPro Utility를 제공하여 제품을 처음 접하는 사용자가 손쉽게 모터를 설정하고 미리 동작시켜볼 수 있도록 지원한다. 뿐만 아니라MotionCreatorPro에서 설정한 모터 설정 값을 응용 프로그램에서 불러와서 손쉽게 모터를 설정하고 사용할 수 있도록 지원한다.
