10인의 전문가 “모터 제어 기술은 전력 효율 향상과 통합 설계가 핵심”
지난 10여 년간 모빌리티, 자동화, 로보틱스 분야의 급격한 성장과 함께, 전동 기반 시스템은 시스템 설계자들에게 핵심적인 기술 과제로 떠올랐다. 모터 기술 자체는 지속적으로 발전해 왔지만, 그 효율을 극대화하기 위해서는 이를 제어하는 전자 시스템의 고도화가 반드시 병행되어야 한다.
이러한 기술 전환의 중심에는 에너지 효율과 지속 가능성에 대한 산업계의 높은 요구가 자리 잡고 있다. 특히 고출력 또는 내연기관 기반이던 기존 시스템을 대체하기 위해, 많은 산업 현장에서 BLDC(브러시리스 DC) 모터와 PMSM(영구자석 동기 모터)의 도입이 활발히 이뤄지고 있다. 이들 모터는 기존 DC 또는 유도 전동기에 비해 에너지 효율이 높고, 유지보수가 간편하며, 크기까지 작아 다양한 최신 애플리케이션에 적합하다.
이 기사는 빠르게 진화하고 있는 모터 제어 기술의 핵심 원리와 대표적인 제어 방식, 그리고 설계자들이 직면하는 주요 과제를 10인의 전문가가 조명하는 내용을 담고 있다. 또한, Qorvo가 어떻게 이러한 문제를 해결하고 현대 애플리케이션에 최적화된 모터 제어 솔루션을 간소화하는 데 기여하고 있는지 살펴본다.
▲ 마우저 일렉트로닉스(Mouser Electronics)는 코보(Qorvo)와 협력하여 모터 제어 애플리케이션의 설계 방법론 및 전력 효율성 과제에 대한 업계 전문가들의 깊이 있는 통찰력을 공유하고, 이와 함께 활용 가능한 다양한 통합 솔루션을 소개하는 새로운 전자책을 발간했다. 이 전자책에는 ‘10인의 전문가가 제시하는 모터 제어 미래 전략’의 내용이 담겨 있다.
<Chapter 1> 모터 제어 방식, FOC vs Trapezoidal Control
최근 몇 년 사이, 산업 전반의 요구가 급변하고 모터 응용 분야가 다양화됨에 따라 모터 제어 기술은 눈에 띄는 발전을 이뤄왔다. 저전력 휴대기기부터 대형 산업기계, 최첨단 드론에 이르기까지, 모든 애플리 케이션에서 정밀하고 효율적인 제어는 필수 요소로 자리 잡았다.

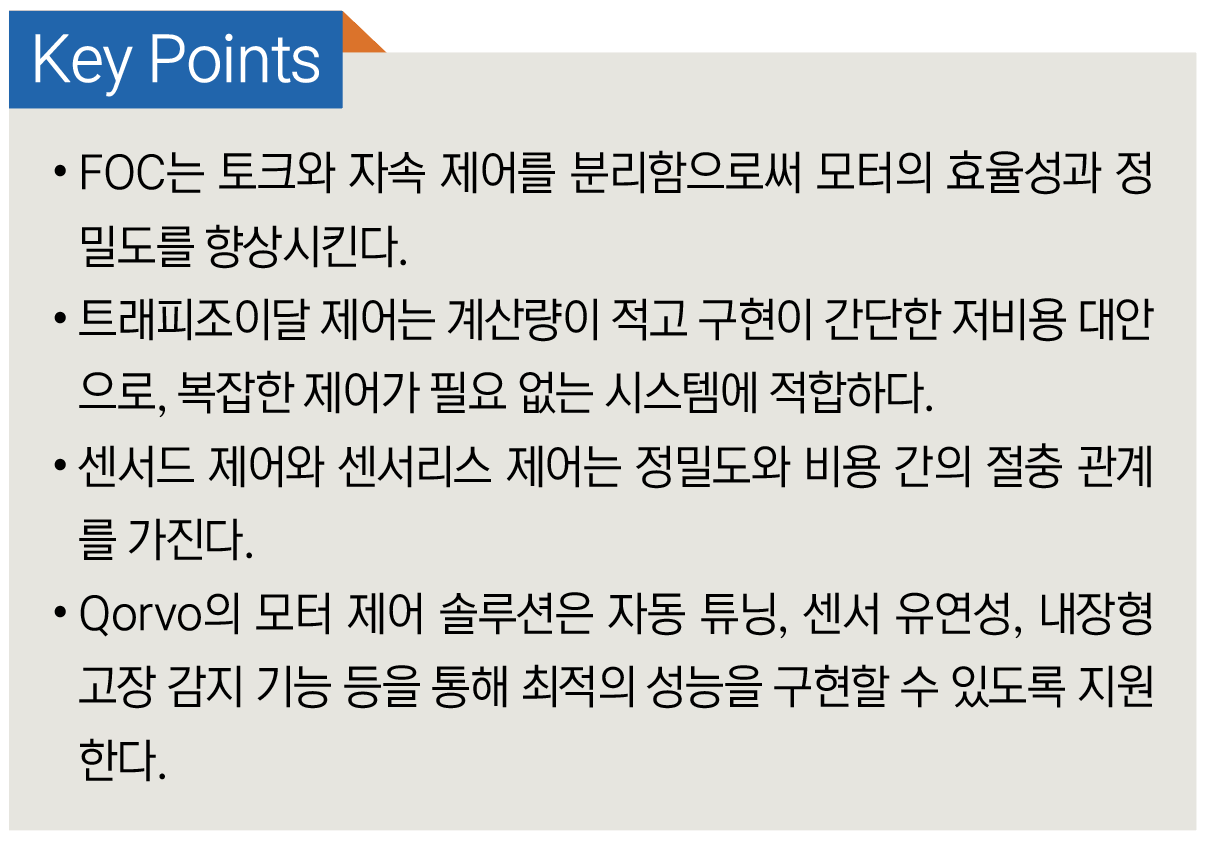

대표적인 고급 제어 기술인 FOC(Field-Oriented Control, 벡터 제어)는 BLDC 모터나 PMSM와 같은 고성능 모터를 제어하는 데 주로 사용된다. FOC의 핵심 목표는 DC 모터처럼 자속과 토크 제어를 분리해 직관적이고 정밀한 운전을 구현하는 것이다. 이를 통해 모터의 응답성, 효율성, 안정성이 높아진다. 이러한 특성 덕분에 FOC는 정숙성, 고효율, 부드러운 구동이 중요한 가전제품, 드론, 자동차 시스템 등에 적합하다. 다만, FOC는 상당한 연산 능력을 요구하고, 저항 및 인덕턴 스와 같은 모터 파라미터에 대한 정밀한 사전 정보가 필요하다.
이와 대비되는 방식으로는 트래피조이달 제어(Trapezoidal Control) 가 있다. 6스텝 또는 블록 코뮤테이션으로도 불리는 이 방식은 구조가 단순해 구현이 쉬우며, 연산량도 적어 전동 공구나 기본적인 가전 제품처럼 비용 효율성과 단순성이 중요한 분야에 적합하다. 하지만 FOC에 비해 토크 리플이 크고, 그로 인해 소음과 진동이 발생 하기 쉽다. 또한 고속 운전에서는 효율이 떨어지고, 정밀한 제어가 필요한 애플리케이션에는 적합하지 않다. 따라서 두 방식 중 어떤 것을 선택할지는 제품의 성능 요구와 비용 구조에 따라 달라진다.
한편, 센서 유무 또한 모터 제어 시스템 설계에서 중요한 결정 요소다. 센서드 제어는 홀 센서나 인코더 등 회전 위치 센서를 이용해 정밀한 실시간 피드백을 제공함으로써, 특히 고하중 상태나 급격한 속도 변화가 발생하는 상황에서도 안정적인 제어를 가능하게 한다.
반대로 센서리스 제어는 센서 없이 역기전력이나 전류 측정을 통해 회전자 위치를 추정한다. 시스템 구조가 단순해지고 비용도 절감되므로, 휴대용 장치나 비용에 민감한 애플리케이션에 유리하 다. 그러나 저속 운전 시에는 역기전력이 약해 제어 정확도가 떨어질 수 있다는 단점이 있다.
이외에도 온도 변화나 부하 변동 같은 환경적 요인 역시 제어 성능에 큰 영향을 줄 수 있다. 예를 들어 고온 환경에서는 모터 효율이 저하되고 전력 손실이 커질 수 있으며, 가변 부하 상황에서는 제어 파라미터를 빠르게 조정해야 시스템의 안정성을 유지할 수있다. 이에 따라 모터 컨트롤러는 실시간 피드백 메커니즘을 통해 이러한 외부 조건에 유연하게 적응해야 한다.
<Chapter 2> 전력 효율, 지속 가능성을 위한 필수 조건
지속 가능성 확보와 규제 대응, 그리고 시스템 수명 연장은 현대 산업에서 중요한 과제로 떠오르고 있다. 이에 따라 모터 제어 시스템에서의 전력 효율성 향상이 필수 요소로 자리잡았다. 특히 ENERGY STAR와 같은 규제는 제조업체들이 에너지 낭비를 줄이는 방향으로 시스템을 설계하도록 유도하고 있다.

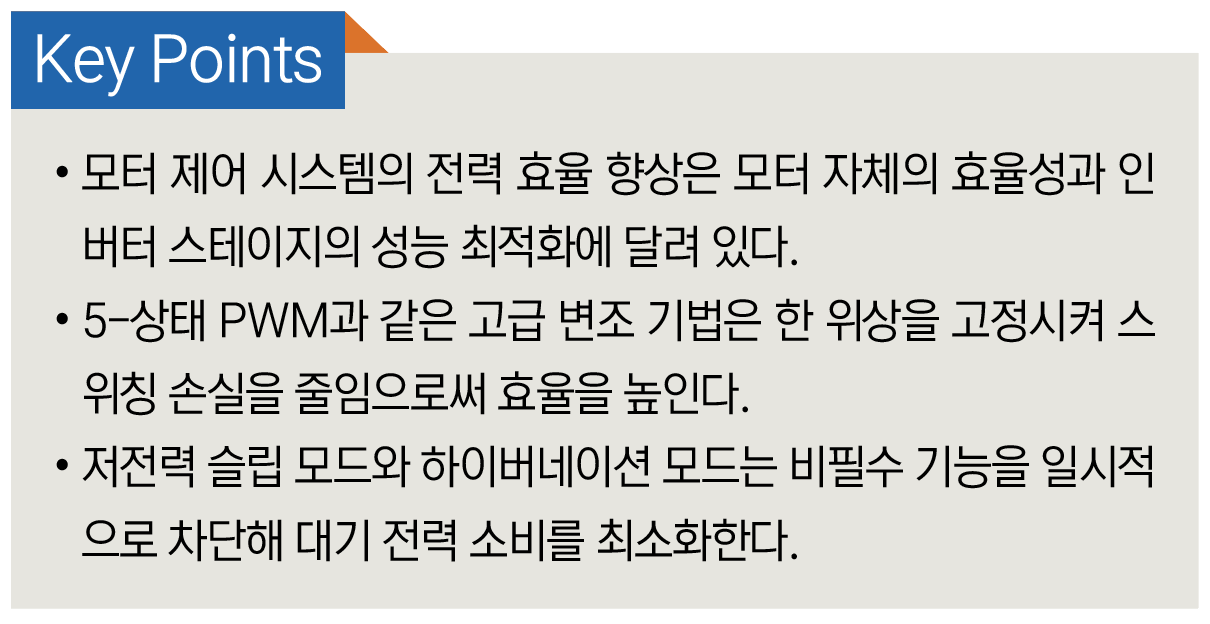

배터리 기반 시스템에서는 제한된 에너지 자원을 효율적으로 사용해야 하기 때문에, 모터 제어 회로의 모든 요소가 배터리 수명 연장에 기여해야 한다. 전력 효율은 크게 모터 자체의 효율과 전력 인버터 스테이지의 효율 두 측면에서 접근할 수 있다. 예컨대, 모터는 구조상 일부 전력을 열로 손실하게 되며, 인버터 회로의 MOSFET 소자는 스위칭 손실, 도통 손실, 데드타임 손실 등에서 주요 효율 저하 요인이 된다.
이러한 손실을 줄이기 위한 방법으로는 5-상태 PWM(Pulse Width Modulation) 같은 변조 기법이 주목받고 있다. 이 방식은 모터 위상 중 하나를 고정시키고 나머지를 변조함으로써 스위칭 시 에너지 손실을 줄이고, 발열과 부품 스트레스까지 낮출 수 있다.
또한, 대기 전력 최소화 역시 중요한 과제다. 최신 시스템은 슬립 모드나 하이버네이션 모드를 통해 불필요한 회로를 일시적으로 차단하고, 필요할 때 즉시 깨어날 수 있도록 설계된다. 이 기능은 배터리 구동 장치에서 작동 수명을 연장하는 데 효과적이다.
제어 방식에 따라 효율성도 달라진다. FOC는 자속과 토크를 분리 제어해 효율이 뛰어나지만, 계산량이 많아 고성능 MCU가 필요하 다. 반면 트래피조이달 제어는 효율 면에서는 다소 떨어지지만 계산 부담이 적어 저가형 기기에는 적합하다.
마지막으로, 동적 파라미터 조정 기능도 효율 향상에 크게 기여한다. 컨트롤러가 온도나 부하 조건을 실시간 모니터링하고 이를 기반으로 자동 조정을 수행하면, 항상 최적의 조건에서 동작할 수 있다.
앞으로는 인공지능(AI)과 머신러닝(ML)을 활용한 예측 기반 제어가 본격적으로 도입될 전망이다. 이러한 기술은 비효율 요소를 사전에 감지하고 제어함으로써 에너지 절약과 시스템 수명 연장에 기여할 것으로 기대된다.
<Chapter 3> 아날로그와 디지털의 융합, 모터 제어 시스템의 진화를 이끌다

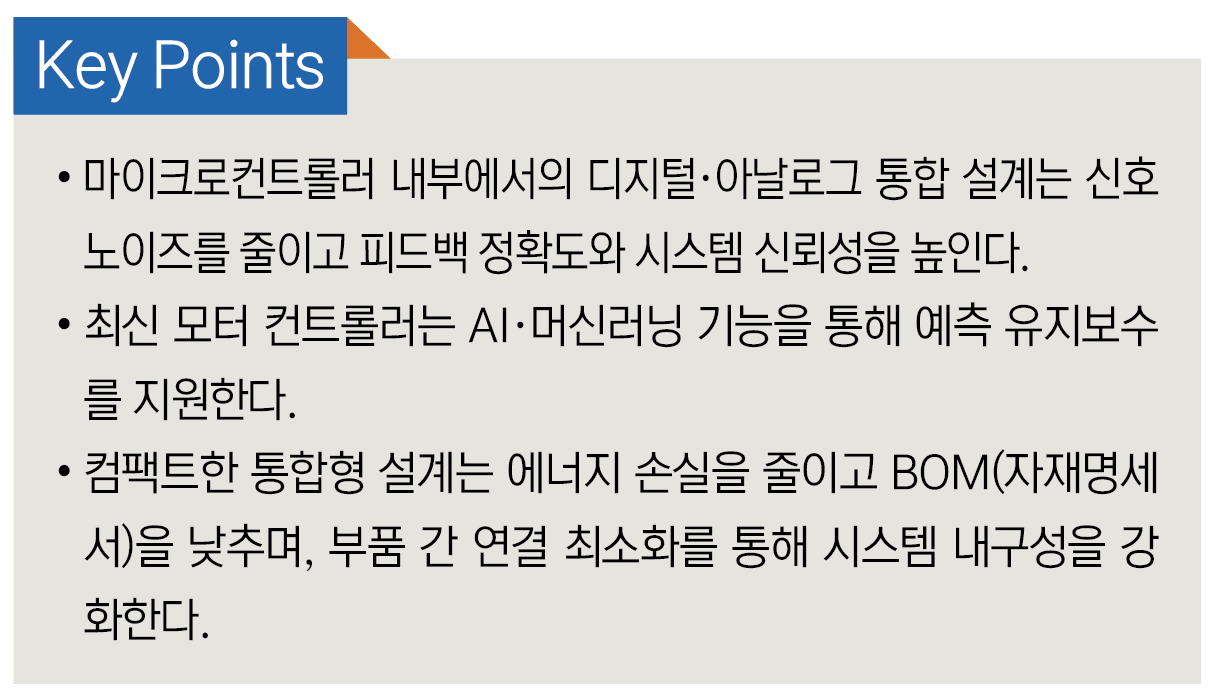

모터 제어 기술이 진화하면서, 최신 모터 컨트롤러는 아날로그와 디지털 요소의 정밀한 통합에 점점 더 의존하고 있다. 아날로그 구성요소인 앰프와 센서는 실시간 데이터를 제공하고, 디지털 부품인 마이크로컨트롤러는 이 데이터를 바탕으로 제어 알고리즘을 실행한다. 이 두 영역의 긴밀한 상호작용은 신호 노이즈를 억제하고 피드백의 정확성과 시스템 신뢰성을 높이는 데 핵심적인 역할을 한다.
이러한 통합의 대표적인 과제는 PCB(인쇄회로기판) 설계 최적화 다. 잘못 설계된 배선은 신호 간섭이나 지연을 일으켜 모터 성능을 저하시킬 수 있다. 반면 아날로그와 디지털 회로를 단일 디바 이스에 통합하면 외부 연결을 줄이고, 고장 위험과 시스템 복잡도를 낮출 수 있다.
통합의 중요성은 AI(인공지능)와 머신러닝(ML) 기술이 모터 제어 시스템에 적용되면서 더욱 부각되고 있다. 예측 유지보수, 성능 최적화 등을 위해서는 강력한 연산 능력과 메모리 자원을 갖춘 고성능 컨트롤러가 필요하다.
하지만 통합이 진전될수록 열 관리(thermal management)는 더어려운 과제로 떠오른다. 시스템 소형화는 발열 해소 공간을 줄이 고, 과열은 성능 저하 및 시스템 오류로 이어질 수 있다. 이를 해결하기 위해, 최신 모터 제어 솔루션은 GaN(질화갈륨) 기반 전력 소자를 채택해 스위칭 손실과 발열을 줄이고, 프로그래머블 스마트 게이트 드라이버를 통해 고효율 구동을 구현한다. 애플리케이션에 따라 요구되는 통합 수준도 달라진다. 예를 들어, 전동 공구는 급격한 온도 변화에 견뎌야 하며, 드론이나 웨어러블 기기처럼 소형화가 중요한 장치는 발열 최소화와 경량 설계가 중요하다.
통합 설계는 비용 절감과 신뢰성 향상 측면에서도 유리하다. 부품 수가 줄면 BOM 비용이 낮아지고, 생산 공정도 간소화된다. 특히 진동이 많은 산업 장비나 자동차 환경에서는 연결부 감소가 장기 내구성 향상으로 이어진다.
향후 모터 제어 기술은 엣지 AI 기능을 내장한 초소형 고기능 컨트 롤러 중심으로 진화할 전망이다. 또한 GaN과 SiC(실리콘 카바이드) 같은 차세대 반도체 기술은 더 높은 전력 밀도와 향상된 열 성능을 통해 통합형 설계의 가능성을 한층 더 넓힐 것으로 기대된다.
자료제공: Qorvo(www.qorvo.com) / Mouser Electronics(www.mouser.com)
