반도체 및 2차 전지 공정 최적화 ‘픽스처형 정밀 컨베이어’ 주목

‘정밀 컨베이어(Precision conveyor)’는 제품의 이동 또는 위치 제어에 고도의 정밀성이 요구되는 애플리케이션에 사용되는 벨트 컨베이어의 새로운 카테고리다. 대표적인 적용 예로는 반도체 패키징, PCB 조립 라인, 2차 전지 모듈 조립, 정밀 기계 부품 가공 라인, 디스플레이 패널 제조 라인 등이 있으며, 복잡한 배치 시스 템의 저비용 대안으로 주목받고 있다.

자동화 공정에서 요구되는 정밀도는 작업 목적에 따라 크게 달라진다. 따라서 작업을 수행하는 도구나 장치 역시 다양한 수준의 정밀도가 필요하다. 이에 따라 상대적으로 낮은 정밀도가 요구되는 메커니즘은 구현 비용이 낮고, 반대로 높은 정밀도가 필요한 메커니즘은 더 많은 비용이 소요되는 것이 일반적이다.

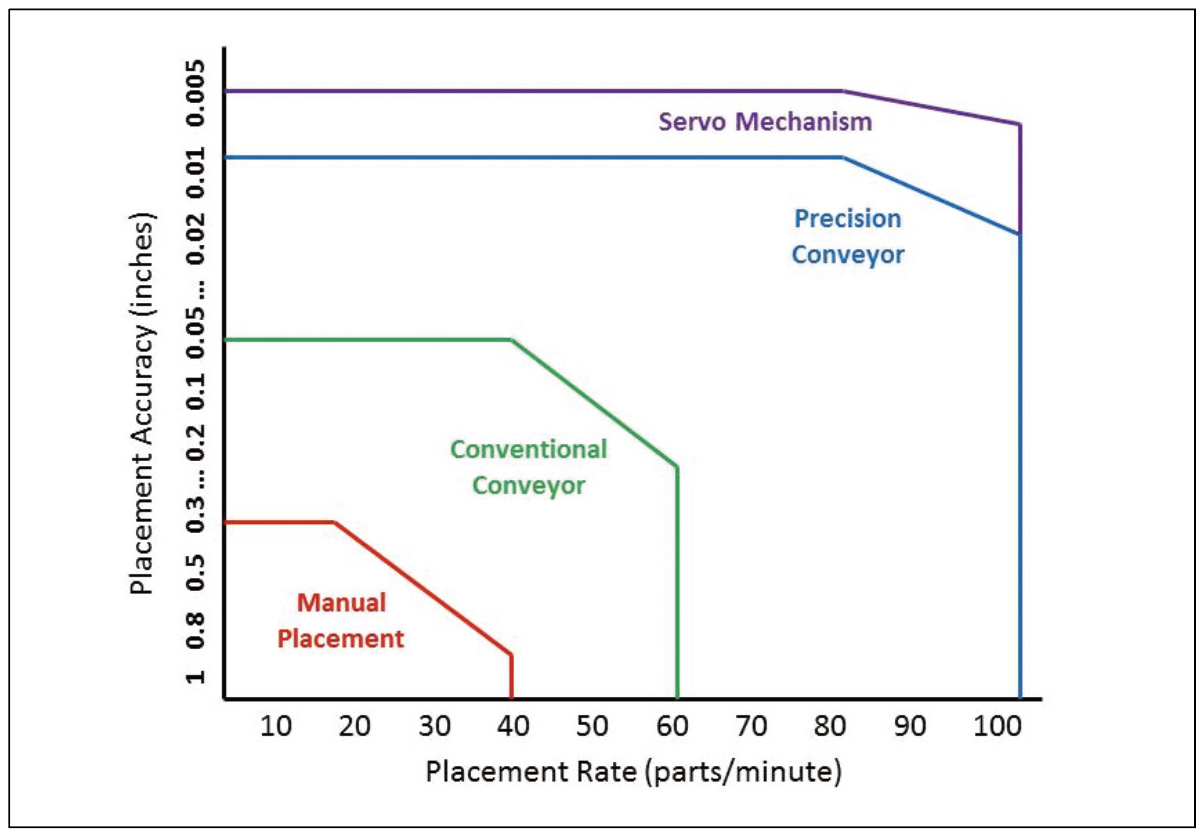

<그림1> 다양한 이송 방식의 정밀도 및 분당 처리 속도 비교. 정밀 컨베이어는 기존 산업용 컨베이어 대비 뛰어난 정밀도(±0.020인치 수준)와 생산성을 제공한다.

<그림1>은 제품 위치 제어 방식별 정밀도와 주기 시간(cycle time)에 따른 특성을 비교한 것이다. 가장 낮은 정밀도를 가지는 방식은 수동 부품 배치로, 평균적으로 ±1/2인치의 반복 정밀도와 분당 약 30개 부품의 처리 속도를 기대할 수 있다. 반면, 가장 높은 정밀도를 제공하는 방식은 서보 메커니즘 기반의 픽앤플레이스 시스템으로, 평균 ±0.010인치의 반복 정밀도와 분당 100개 이 상의 부품 처리 속도를 달성할 수 있다.

정밀 컨베이어는 이러한 정밀도와 생산성의 균형을 필요로 하는 생산 환경에서 벨트 기반의 단순한 구조로도 고도의 정밀 제어를 가능하게 한다. 정밀 벨트 컨베이어는 분당 100개 제품 처리 속도에서 ±0.020인치 수준의 위치 정확도를 실현할 수 있다. 이 기술은 로봇 시스템 이나 금속 벨트 정밀 장치와 같은 고가의 복잡한 시스템 없이도 높은 정밀도를 제공하는 것이 특징이다. 또한 기존 산업용 벨트 컨베이어에 비해 훨씬 넓은 응용 가능성을 제공한다.

정밀 벨트 컨베이어는 무엇이 다른가?


이러한 특징을 뒷받침하는 구조적 차별성은 무엇일까? 정밀 벨트 컨베이어의 장점을 이해하려면 먼저 기존 산업용 벨트 컨베이어의 한계를 짚어볼 필요가 있다.

산업용 벨트 컨베이어는 마찰력에 전적으로 의존해 동작한다. 드라이브 롤러가 벨트를 마찰로 구동하며, 벨트 위에서 이동하는 제품 역시 마찰을 통해 자리를 유지한다. 이러한 마찰 기반 구조는 제품 정지 또는 위치 제어가 필요한 인덱싱(indexing) 응용 분야에서 미세한 슬립 현상을 유발할 수 있다.

이 슬립은 컨베이어 벨트와 제품 자체의 관성, 그리고 뉴턴의 법칙인 ‘정지 상태 또는 운동 상태를 유지하려는 관성의 법칙’에 의해 발생한다. 이로 인해 제품 위치가 불안정해지며, 결과적으로 정확한 인덱싱 작업에 제약을 받게 된다. 정밀 벨트 컨베이어는 이러한 한계를 구조적으로 해결하며, 고정 밀과 고반복성을 요구하는 자동화 공정에 적합한 솔루션으로 주목받고 있다.

정밀 벨트 컨베이어, 슬립 문제를 원천 차단!


정밀 컨베이어는 기존 산업용 벨트 컨베이어의 가장 큰 단점인 ‘슬립 현상’을 구조적으로 해결한다. 이를 위해 벨트의 위치를 엔드 롤러와 물리적으로 고정하는 양날 톱니형(positive drive toothed) 컨베이어 벨트를 채택했다. <그림2>와 같은 톱니형 구조는 벨트가 롤러와 정확히 맞물려 동작함으로써, 벨트 자체의 미끄러짐을 효과적으로 차단한다.

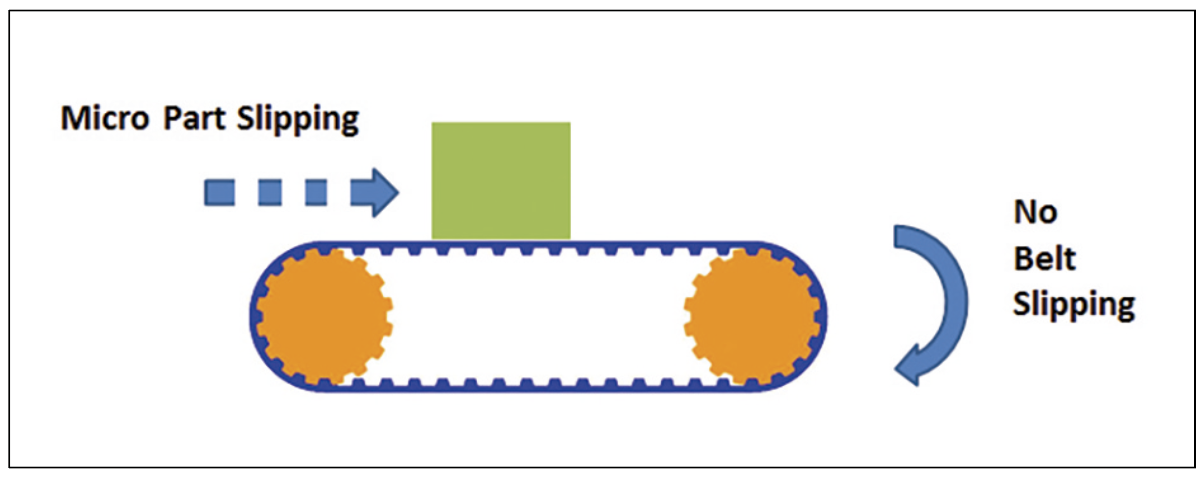

<그림2> 양날 톱니형 벨트를 사용하는 정밀 컨베이어는 벨트 슬립은 없지만, 제품이 마찰만으로 고정되기 때문에 미세한 위치 슬립이 발생할 수 있다.

다만, 정밀 컨베이어의 기본 버전은 여전히 제품과 벨트 사이의 마찰면을 이용해 제품을 고정한다. 이로 인해 제품과 벨트 사이에는 미세한 슬립이 발생할 수 있으며, 이 부분은 완전히 제거되지 않는다. 그럼에도 불구하고 기존 산업용 컨베이어 대비 벨트 측슬립 요인을 제거했기 때문에 전체 위치 오차의 절반 이상을 줄일수 있다.

기본형 정밀 컨베이어는 이러한 구조를 바탕으로, ±0.020인치의 제품 위치 정확도를 안정적으로 달성할 수 있다. 이는 기존 컨베 이어 대비 뛰어난 정밀도를 제공하면서도, 비용과 구조 측면에서 효율적인 대안을 제시한다

Fixture(픽스처)를 활용한 정밀 컨베이어


픽스처(Fixtures) 장착형 정밀 컨베이어 방식은 컨베이어 벨트에 고정구 또는 포켓(pocket)을 부착해 제품을 직접 고정하며 운반 하는 구조를 갖는다. <그림3>과 같이 포켓 또는 픽스처는 제품을 물리적으로 지지해 벨트와 제품 사이의 모든 미세 슬립 현상을 완전히 제거한다.

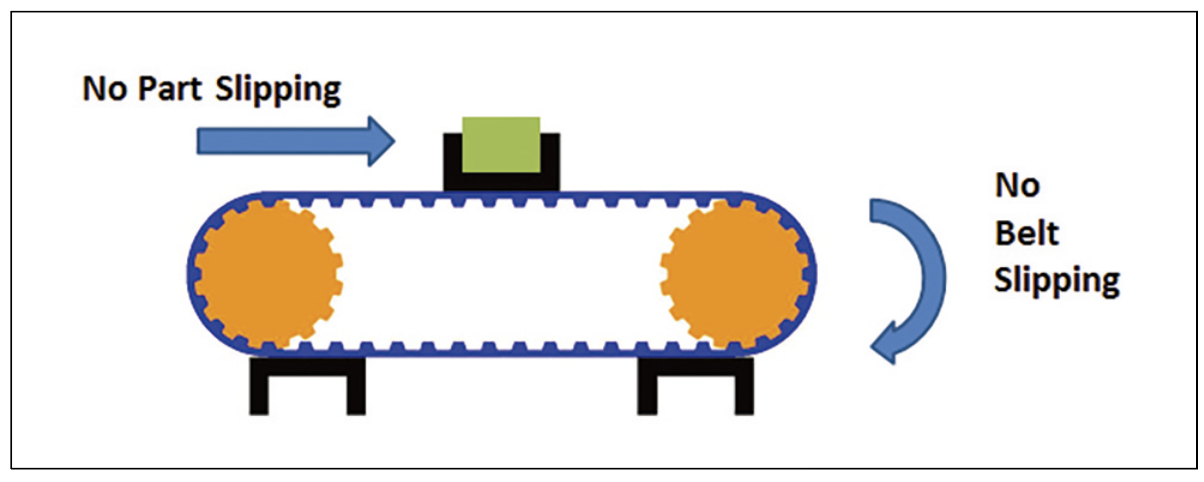

<그림3> 픽스처형 정밀 컨베이어는 제품을 물리적으로 고정해 벨트와 제품 모두 슬립 없이 정확한 이송을 구현한다.

픽스처형 정밀 컨베이어는 기존 산업용 컨베이어와 비교해 두 가지 주요 오차 발생 지점을 모두 제거한 시스템이다. 벨트와 롤러간 슬립, 제품과 벨트 간 슬립의 두 가지 모두가 해결된다. 그럼에도 불구하고 도입 비용 역시 기존 대비 부담스럽지 않다.

기본 구조는 여전히 산업용 벨트 컨베이어에 기반을 두고 있으며, 여기에 고성능 타이밍 벨트를 추가하고, 기존 마찰식 드라이브 롤러를 타이밍 벨트 스프로킷(timing belt sprocket)으로 변환하는 방식만으로 구현된다. 이러한 기술적 전환을 통해 ±0.010인치 수준의 제품 위치 정밀도를 달성할 수 있다.

공통 드라이브 구조와 엘리베이션 응용

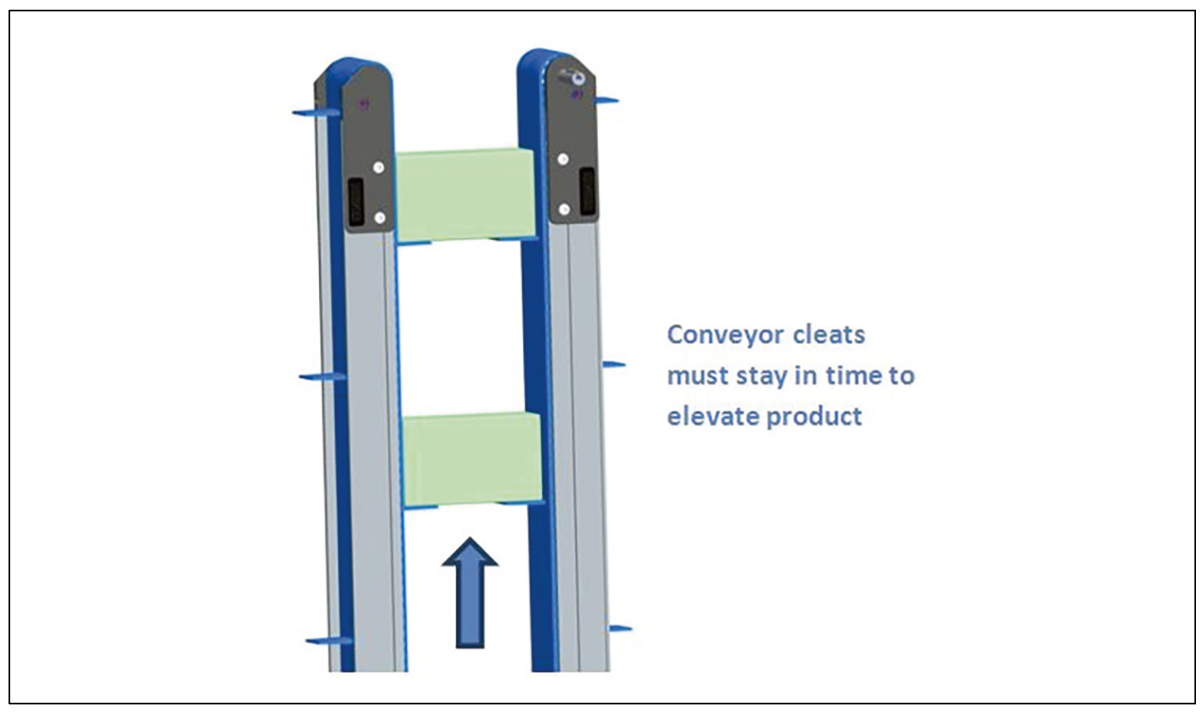

<그림4> 공통 드라이브 방식은 두 개 이상의 컨베이어를 하나의 모터로 동기 구동하며, 정밀한 타이밍과 슬립 없는 제품 승강을 가능하게 한다.

정밀 컨베이어는 이러한 픽스처 기반 구조를 바탕으로 보다 복잡 하고 정밀한 응용에도 적용될 수 있다. 대표적인 사례가 ‘공통 드라이브(Common Drive)’ 방식이다. 이 방식은 두 개 이상의 컨베 이어를 하나의 모터로 동기 구동하면서, 컨베이어 간 간격을 벌려 중앙부에서 작업이 가능하도록 설계된 구조다.

이 구조는 제품이 고정된 위치를 유지한 채 일정한 속도로 수직 이동하거나, 복수의 컨베이어 간에 정밀하게 분산 이송되어야 하는 정밀 엘리베이션(Elevation) 작업에 특히 효과적이다. 타이밍 벨트, 풀리, 클리트, 픽스처의 조합은 제품을 정확히 고정하면서도 별도의 전자 제어나 센서 없이 ±0.005인치의 정밀도를 구현할수 있게 한다.

이를 통해 정밀 컨베이어는 수직 충진, 계량 충전, 고속 적재, 정렬 작업 등 고도화된 공정에도 대응 가능하며, 복잡한 장비 없이도 생산성과 정밀도를 동시에 확보할 수 있는 유연한 플랫폼으로 활용된다.

정밀 컨베이어의 주요 활용 분야

정밀 컨베이어는 기존 산업용 컨베이어로는 구현이 어려운 정밀한 이송 작업에 특화되어 있다. 이러한 적용 분야의 대부분은 제품이 일정하게 이동하거나, 정확한 위치에 고정되거나, 속도 제어를 통해 균등하게 분산되어야 하는 작업을 포함한다.

정밀 컨베이어의 대표적인 활용 사례는 공통 드라이브(Common Drive) 방식이다. 이는 두 개 이상의 평행한 컨베이어를 하나의 모터로 동기 구동하면서, 중앙부 작업이 가능하도록 컨베이어 간간격을 벌려 배치하는 구조다. 이러한 설계는 다음과 같은 작업에 효과적으로 사용된다.

• 대형 부품 이송 (Wide Part Handling)

• 시트류(판재) 취급 (Sheet Handling)

• 검사 및 계측 (Inspection)

• 제품 하부 라벨 부착 (Bottom Labeling)

• 자동 조립 공정 (Assembly Automation)

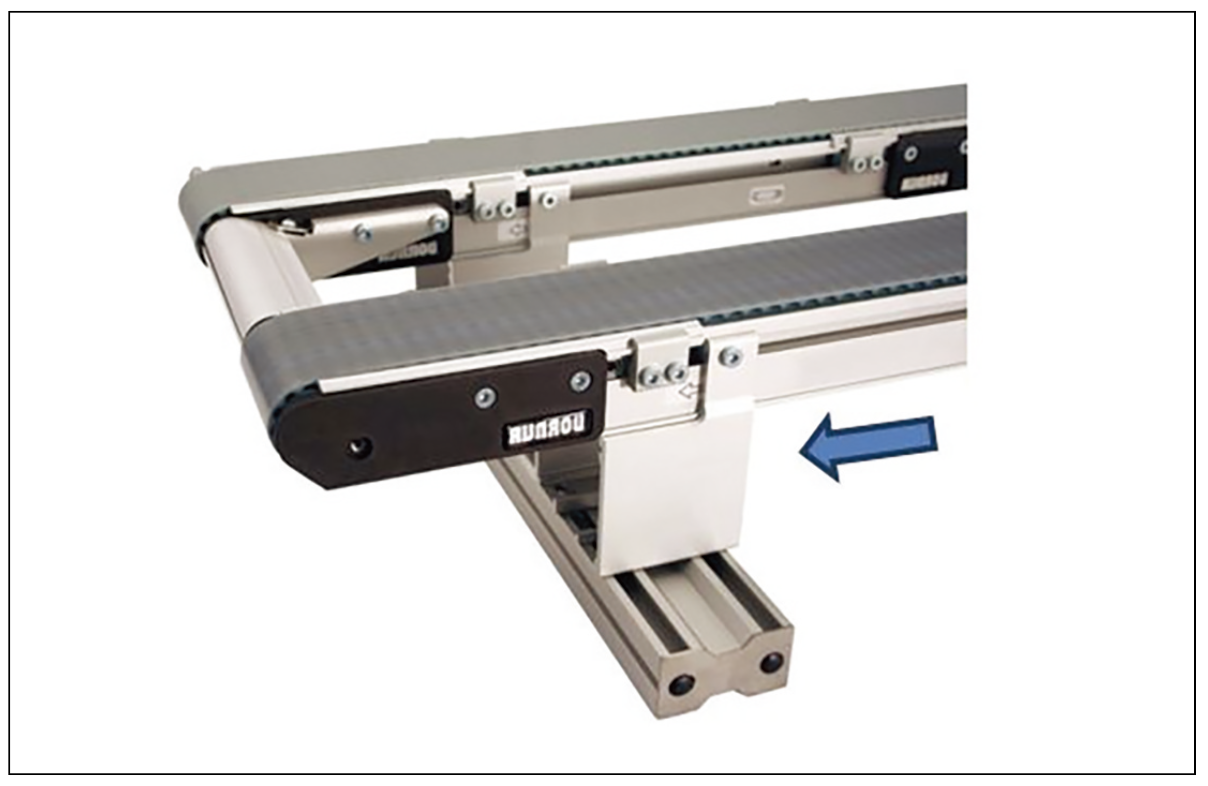

<그림5> 병렬로 배치된 정밀 컨베이어는 제품 비틀림을 방지하기 위해 양쪽 벨트가 동일한 속도로 정확히 동기화되어야 한다.

차세대 이송 기술, 정밀 컨베이어


정밀 컨베이어(Precision Conveyor)는 기존 산업용 벨트 컨베 이어가 가진 구조적 한계, 특히 마찰 기반 구동에서 발생하는 위치 불안정성과 슬립 현상을 극복한 차세대 이송 기술이다. 양방향 톱니형 벨트와 픽스처 기반 고정 시스템을 통해 ±0.005~0.020인치 수준의 높은 위치 정밀도를 구현할 수 있으며, 복잡한 전자 제어나 고가의 로봇 시스템 없이도 정밀한 제품 배치와 반복 제어를 가능하게 한다.

또한 공통 드라이브, 수직 승강, 시리즈 연결, 픽스처 장착 등 다양한 응용 구조에 유연하게 대응할 수 있어, 자동 조립, 로봇 핸들링, 검사·계측, 고속 포장 라인 등 정밀도를 요하는 자동화 현장에서 경제성과 성능을 동시에 충족하는 솔루션으로 주목받고 있다.

정밀 컨베이어는 정밀도와 유연성을 모두 요구하는 현대 제조 환경에서 기존 컨베이어 시스템의 한계를 기술적으로 극복한 진화된 이송 플랫폼이다. 복잡한 시스템 없이도 높은 위치 정확도와 반복성을 제공하는 이 기술은 자동화의 정밀화가 가속되는 산업 계에서 실용성과 비용 효율을 겸비한 차세대 표준으로 자리매김 하고 있다. 향후 고속/고정밀 조립, 의료기기 생산, 반도체 패키징 등 극한 정밀도를 요하는 분야에서도 정밀 컨베이어의 도입은 더욱 확산될 것으로 보인다.

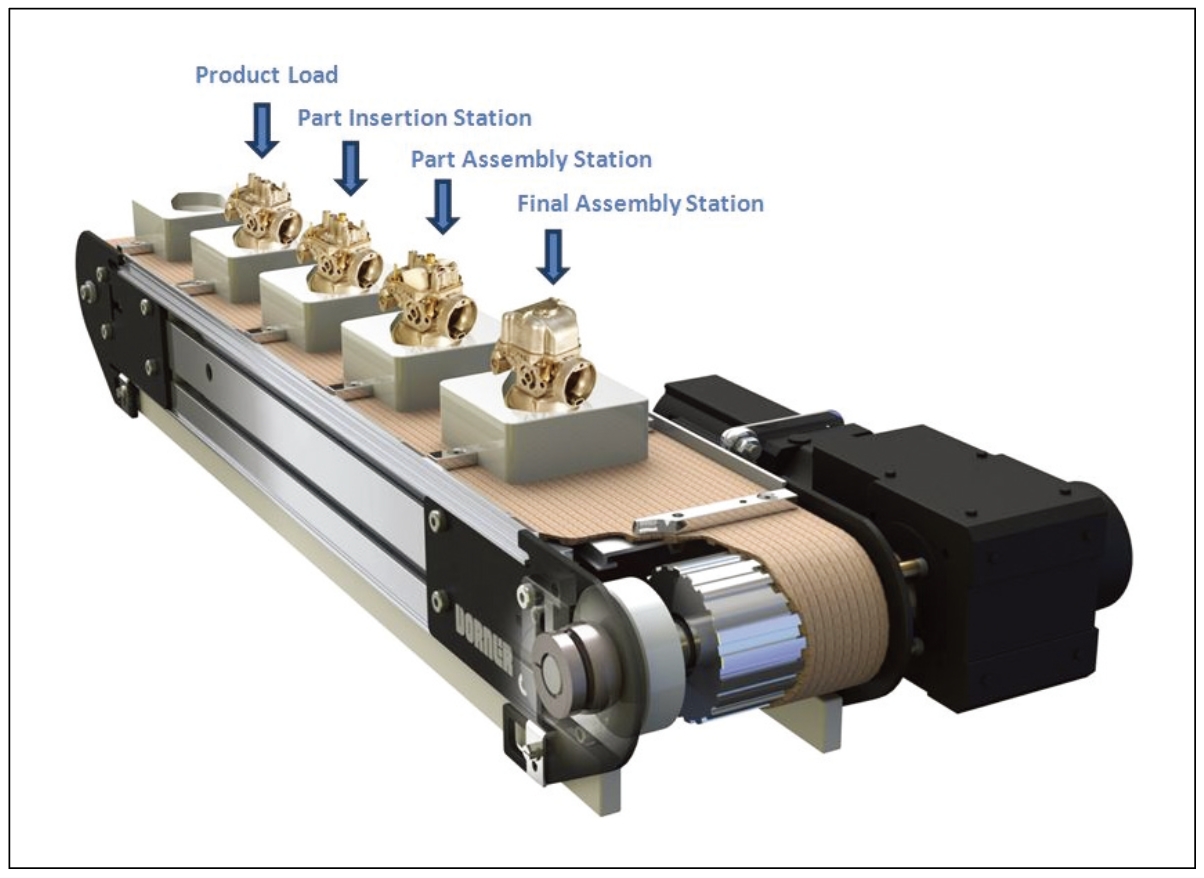

<그림6> 픽스처 장착형 정밀 컨베이어는 부품 고정, 정확한 이송, 단계별 조립 작업까지 하나의 라인에서 수행할 수 있어 자동 조립 공정에 최적화되어 있다.

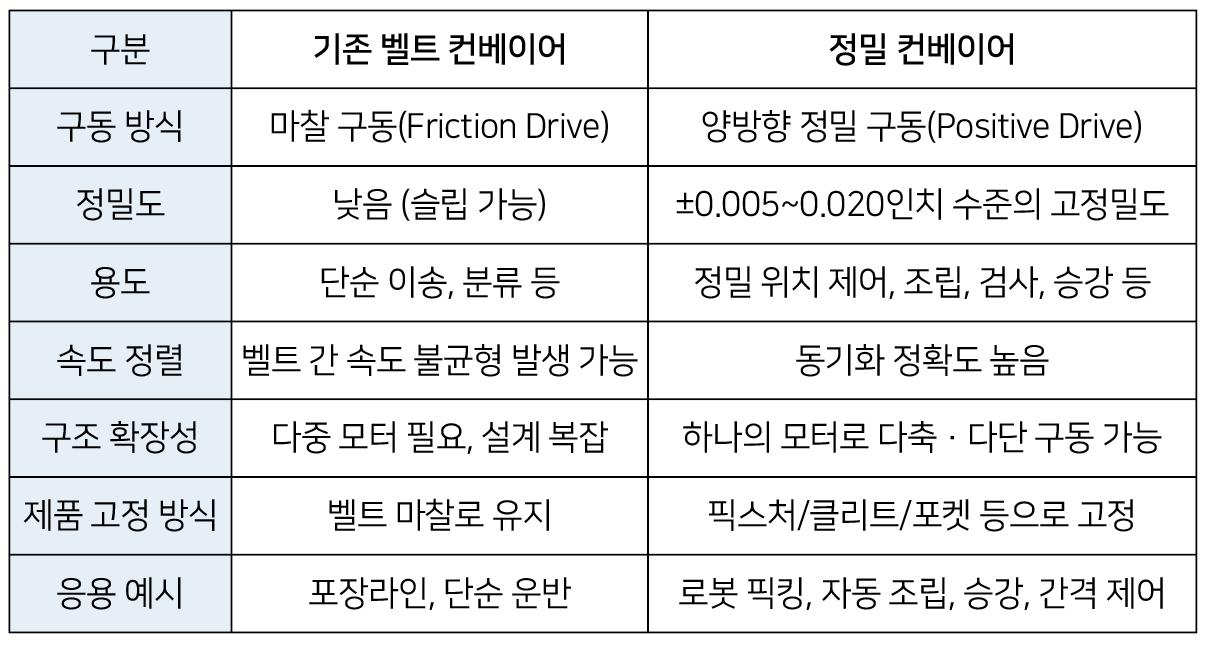

<표> 기존 벨트 컨베이어 vs 정밀 컨베이어 비교
